详谈锅炉燃烧器的系统构造
详谈锅炉燃烧器的系统构造-锅炉燃烧器五大子系统
对于单独的一种油气两用燃烧器，从系统和燃烧器结构实现功能的不同，可以分为五个子系统：燃料系统、送风系统、点火系统、监测系统、电控系统。
一、燃料系统
1、燃油系统的作用是保证燃烧器燃烧所需的燃料，系统主要有：油管及接头、油泵、电磁阀、喷嘴、重油预热器。

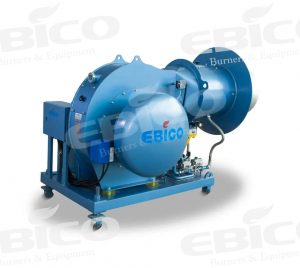

详谈锅炉燃烧器的系统构造
油管及接头：用于输送燃油。
油泵：使油形成一定压力的机构，输出油压一般为10bar(1bar=1Kg/cm2)。
在此基础上，可满足雾化及喷油需求，分为单管输出和双管式输出。一些燃烧器油泵与风机马达同轴连接，一些用独立的油泵电机驱动。
电磁阀门：用来控制油路的通断，一般是二通阀和三通阀。
喷嘴：主要作用是雾化油滴。喷射角（30°、45°、60°、80°）、喷射方式（实心、空心、半空心）和喷油量是油嘴的主要参数。同等压强、喷油量小的喷嘴，雾化效果更好。
重油预热器：用来将重油加热到某一温度，使粘度降低，以增加重油的雾化效果，其温控装置与燃烧器控制电路连锁。
2、燃气燃烧器的燃料系统有：过滤器、调压器、电磁阀组、电磁阀泄露检测器、点火电磁阀组。
过滤器：它的作用是防止杂质进入电磁阀组及燃烧器。
调压器：主要作用是降压稳压，一般用于高压供气系统中，其进口压力不得小于100mbar(1bar=1Kg/CM2)。
电磁阀组：一般由安全电磁阀和主电磁阀组成，有分体和一体两种，一般来说，一体化电磁阀组中一般也组合有稳压阀和过滤器。安全电磁阀通常是快开快闭。一般的主电磁阀是二级式，并且有快开快闭和慢开快闭之分。
电磁阀泄漏检测器：其作用是检测电磁阀组关闭是否严密。通常用在1400Kw以上的燃烧器上。
点火电磁阀组：一般有手动球阀、稳压器、电磁阀，主要用于大功率燃烧器。
二、送风系统
送风系统的作用是将一定风速、风量的空气输入到燃烧室中，主要部件包括：壳体、风机马达、风机叶轮、风枪火管、风门控制器、风门挡板、扩散盘等。
壳体：是燃烧器各部件的安装支架和新鲜空气进气道的主要部件。根据外形可分为箱型和枪型两种，箱型燃烧器大多是带有注塑材料的外罩，而且功率一般比较小，大功率燃烧器大多是分体式的，一般是枪式。壳体的组成材料一般是高强轻质合金铸造。
风机马达：主要为风机叶轮和高压油泵运行提供动力，也有一些燃烧器利用独立电机来提供动力。一些小的燃烧器会使用单相电动机，燃烧器只能在特定的方向转动，才能使其正常工作。
风机叶轮：能产生足够高的风压，克服了炉膛阻力和烟囱阻力，并向燃烧室吹进足够的空气来满足燃烧的需要。该设备是一种装有一定倾角叶片的圆筒形轮子，其组成材料一般是高强轻合金钢，也有注塑成型产品，合格的风机叶轮都具有良好的平衡性能。
风枪火管：起导流、稳定风压作用，也是进风通道的组成部分，一般有一种壳体法兰与炉口连接。构成材料通常是高强、耐热合金钢。
风门控制器：是一种通过机械连杆控制风门挡板旋转驱动装置。一般有液压驱动控制器和伺服电机控制两种，前者运行平稳，不容易出现故障，后一种控制精确，风量平稳。
风门挡板：主要作用是调整风道的进风量来控制进风量。它的组成材料有注塑和合金，注塑挡板一般是单片、双片、三片等多种组合方式。
扩散盘（调风器）：特殊的结构可以产生旋转气流，帮助空气和燃料充分混合，同时还能调节二次风。
三、点火系统
点火系统的作用是点燃空气和燃料的混合物，其主要组成部分是：点火变压器、点火电极，电火高压电缆。
点火变压器：是一种转换元件，产生高压输出，通常2X5KV、2X6、2X7，输出电流一般在15~30MA之间。
点火电极：把高压电能以弧形放电的形式转化为光、热来引燃燃料，一般有单体式和分体式。
电火高压电缆：它的作用是输送电能。
第四、监测系统
监控系统的作用是确保燃烧器安全运行，其主要组成部分是火焰监测器、压力监测器、监测温度器等。
火焰监测器：其主要作用是监测火焰的形成情况，产生信号报警器。火焰检测器主要有三种：光敏电阻、紫外线 UV 电眼和电离电极。
（1）光敏电阻：一种多用于轻油，重油燃烧器上，其作用和工作原理是：一次三触头与火焰继电器连接，光电阻的阻值随着器件收到的光的多少而改变，接收到的光越多，阻值就越小，当两端的电压加到一定时，线路内的电流越大，当电流达到一定值后，火焰继电器就会启动，使燃烧器继续向下工作。如果感光电阻感觉不到足够的光，火焰继电器就不起作用，燃烧器就会停止工作。由于气体燃烧时火焰不够亮，所以光敏电阻不适合用在气体燃烧器上。
（2）电离电极：多用于气体燃烧器。程序控制向点火变压器输入220V电压，两个输出高压线路中的一条接地，另一个接在点火电极上，该电极与地间放电产生电火花。点燃燃气和空气混合物，程控器为离子化电极供电，若无火焰，电极上的电力将停止，如有火焰，燃气会被自身的高温电离，离子流在电极、火焰和燃烧头之间流动，离子电流被整流成直流，并通过接地的燃烧器外壳到达火焰继电器使之工作，确保燃烧器后序工作顺利进行。若电离电极发生接地现象，则产生的电流是交流而不是直流，火焰继电器不起作用，程序控制器被锁住。另外，在同一接地电路中，电离电流和点火电流都经过，由于点火电流远大于电离电流，当两个方向相反时，电离电流会被点火电流所阻挡。但在产生火焰后，燃烧器却断路了，这种缺陷可以通过点火变压器逆向输入进行补偿，因为逆向接线后造成点火，它的交流电方向转动180°，所产生的点火电流也向旋转180°。两个电流方向一致，从而克服了上述缺陷。此外，电离区的火焰不稳定。还能造成火焰在燃烧器断开的情况下，可能是由于空气燃气比不合适，可以通过调整空气量或燃气量来解决，也可能是燃烧头内空气燃气分布不均匀，可通过调整燃烧头的位置来求解均匀。
（3）紫外紫外UV电眼：通常用于石油和天然气两用燃烧器上，这种电眼只能感知火焰中的紫外光(光谱范围190~270纳米)，UV管不会对炉膛中闪动的阳光、普通灯光或炉光物质做出反应，UV管在环境温度不超过50℃的情况下，寿命约10000小时。过高的环境温度对电池的寿命影响极大。若紫外光接收到足够数量的紫外光，就会产生电流，机器或火焰继电器将其关闭。若UV灯管电量耗尽，即使没有紫外线，也会显示出紫外光存在，为了克服这个缺点，在每次打开之前，程序控制将在它的两端加上合适的电压，所以即使电量耗尽，它的信号也只是表明没有火焰，所以程序控制器立即停止工作。
压力监测器：通常用于气体燃烧器，主要用于燃气高压、低压的监测，以及风压监测，如用燃烧器进行蒸汽锅炉，还可进行蒸汽压力监测。
测温装置：主要有烟温监控、油料(重油)温度监控、系统水和媒质水温度的监测与控制等。
五、电控系统
电控系统是以上各系统的指挥中心和联络中心，主要控制元件为程控器，根据不同的燃烧器配有不同的程控器，它们的主要区别在于每个程序步骤的时间不同。
